    橋架耳軸是橋架與船體連接的關鍵部件，其一端承載橋架的重量等，另一端則坐落在船體的耳軸支撐座上。早期的小型絞吸挖泥船上的小型橋架，與船體采取相對簡單的鉸接形式。

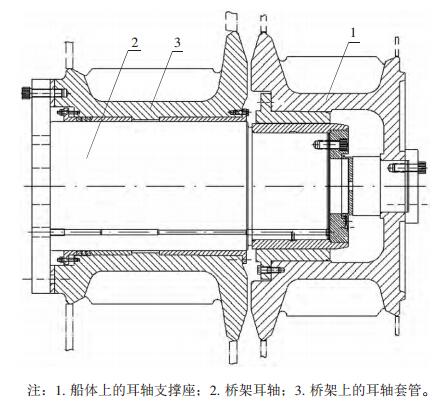

第二種橋架耳軸安裝位置圖紙

    隨著絞刀功率的不斷增加及橋架重量的增大等，橋架耳軸也有了不同的形式。由于橋架在左右兩側設有兩個邊箱，所以一艘絞吸挖泥船在左右兩舷各設有 1 個耳軸。橋架上對應耳軸開孔部分，一般利用邊箱結構加工成耳軸套管形式。船體上相應也要制作耳軸的支撐結構，即耳軸支撐座。現在主流絞吸挖泥船上采用的耳軸主要有兩種形式，第一種如圖 4，一般橋架耳軸安裝在主甲板船體之上。而對于重型絞吸挖泥船，則多采取圖 5 所示形式，橋架耳軸垂向位置低于主甲板，即耳軸安裝在主甲板之下船體內。這兩種形式各有優缺點。第一種形式，由于橋架耳軸支撐座整體均位于主甲板之上，制作起來比較簡單，安裝以及檢修均比較便利。而第二種形式，由于橋架耳軸支撐座整體位于船體內部，制造難度相對較大，耳軸的安裝、檢修、拆裝均有一定的難度。從受力角度看，第一種形式耳軸支撐座只有下部與船體連接，而第二種形式中整個耳軸支撐座均與主船體相連接，其受力較第一種為佳。

第一種橋架耳軸安裝圖紙

    由于施工環境的不同，一些絞吸挖泥船除了 設有橋架與船體連接所必需的橋架耳軸外，還設 有一些其他形式的耳軸。
